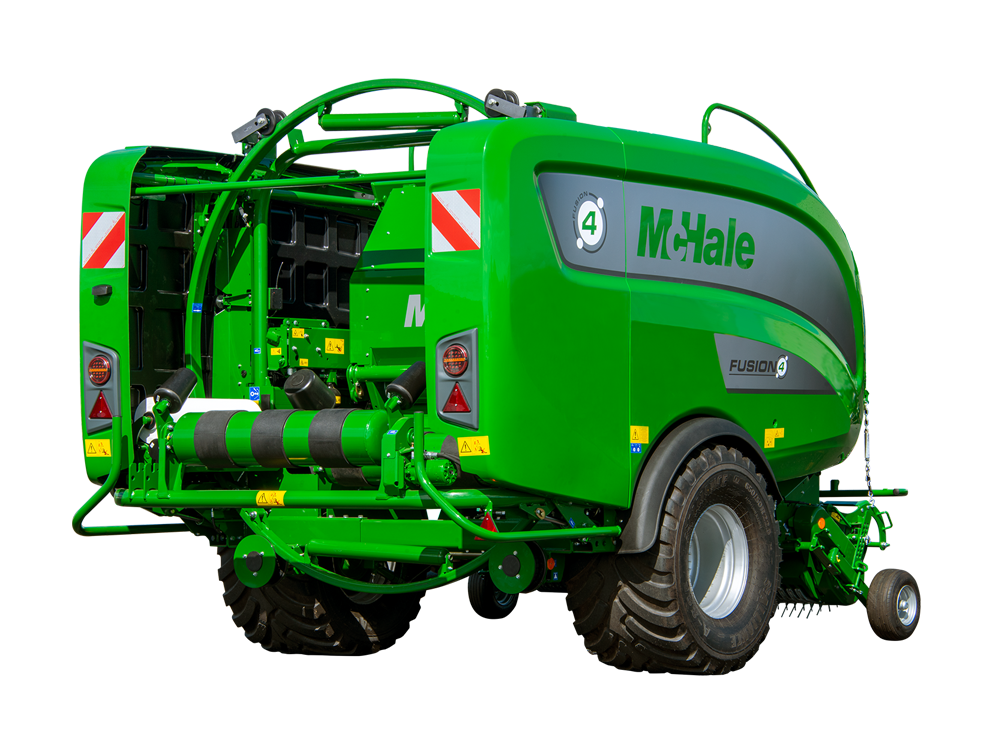

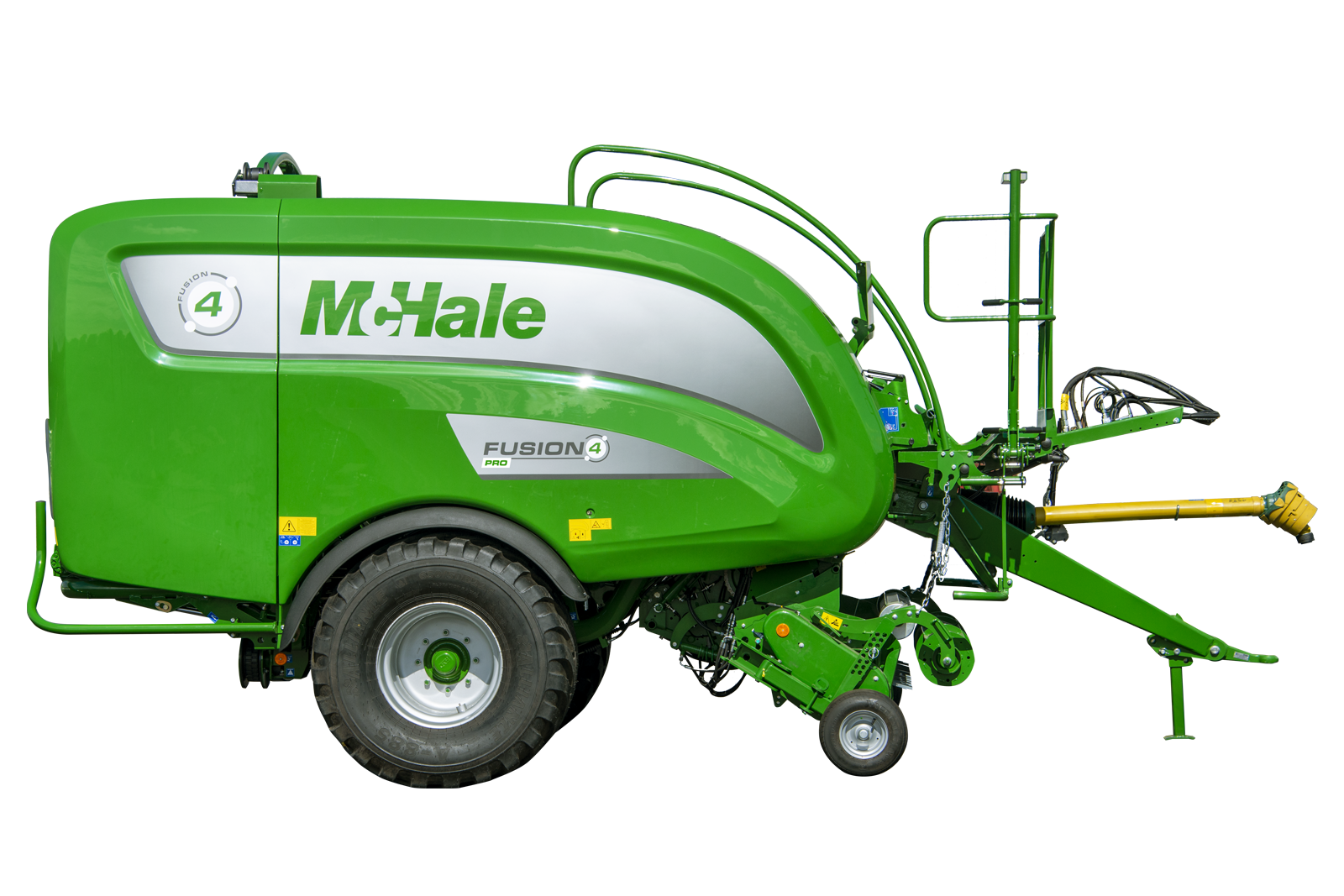

McHale Fusion 4 Pro je plně automatická integrovaná balička, která je řízena pomocí ISOBUS. McHale Fusion 4 Pro poskytuje novou úroveň komfortu obsluhy díky snadno použitelnému ovládacímu systému, nastavení sítě a hustoty v kabině, kameře a vyšší rychlosti ovíjení spolu s řadou dalších nových funkcí. Model McHale Fusion 4 Pro používá k vázání balíků v komoře síť a je vybaven patentovaným systémem McHale pro přenos balíků a vertikálním balicím prstencem, které se vyznačují spolehlivostí, rychlostí a pozitivním přenosem balíků v kopcovitých podmínkách.

Video

Fusion 4 – Integrovaný balicí stroj

Nejmodernější řada integrovaných balicích strojů

Nová řada McHale Fusion 4 byla vyvinuta s důrazem na komfort obsluhy a výkon stroje, přičemž byla zachována proslulá jednoduchost a spolehlivost.

Náš tým specialistů maximalizoval příjem a výkon stroje, zvýšil hustotu balíků a zkrátil intervaly údržby, aby řada strojů Fusion 4 překonala všechna vaše očekávání v oblasti lisování a balení.

Díky této úrovni komfortu a osvědčeným funkcím, jako je patentovaný systém přenosu balíků a vertikální balicí prstenec, nabízí řada strojů McHale Fusion 4 koncovému uživateli dlouhou životnost, spolehlivost a vysoký výkon.

McHale Fusion 4 Pro je plně automatická integrovaná balička, která je řízena pomocí ISOBUS. McHale Fusion 4 Pro poskytuje novou úroveň komfortu obsluhy díky snadno použitelnému ovládacímu systému, nastavení sítě a hustoty v kabině, kameře a vyšší rychlosti ovíjení spolu s řadou dalších nových funkcí.

Stroj je vybaven řezacím ústrojím s 25 noži, automatickým progresivním mazacím systémem a servořízením s detekcí zatížení, které v kombinaci s řídicí konzolou Expert Plus umožňuje plně automatizovat proces lisování a balení. Stroj je standardně vybaven pneumatikami 560/60-22,5.

Po dokončení procesu síťování se komora balíku vodorovně rozdělí. Jak se horní část komory balíku pohybuje nahoru, spodní část komory balíku se současně pohybuje nahoru a ven a přenáší balík na balicí plošinu.

Vertikální balicí kruh je vybaven dvěma 750mm dávkovači, které za ideálních pracovních podmínek potřebují přibližně 18 sekund k nanesení 4 vrstev fólie a přibližně 24 sekund k nanesení 6 vrstev fólie. V ideálních provozních podmínkách to znamená, že balicí plošina vždy čeká na další balík.

2,1m Profi-Flo Pick-Up 25 nožů Heavy Duty Napájecí rotor Podlaha Drop Floor Systém odblokování
Balík 50 a 55 mm Komorová ložiska* 1¼“ řetěz na komoře balíků Automatický progresivní mazací systém
Automatický olejovací systém Ovládací konzola Expert Plus (velký grafický displej) Pneumatiky 560/60-22,5
18 Váleček Balíková komora Síť na protahování se 4 tyčemi Vertikální balicí kroužek se snímači přerušení fólie

* 55 mm ložiska namontovaná na válečcích s dlouhými hřídelemi a dvojitými řetězovými koly.

Technické údaje

Délka 5.8 m (19′)
Šířka 2.76 / 2.94 m* (9′ – 9’8″)*
Výška 3.02 m (9’10“)
Hmotnost 5850 kg

(12 897 liber)

* Šířka závisí na výběru pneumatik

Pracovní šířka 2100 mm (6’11“)
Tyče na hroty 5 (bezvačková varianta s 6)
Rozteč hrotů Camtrack: 67 mm (2 5/8„)

Bez vačky: 55 mm (2 1/8„)
Vyzvednutí výtahu Hydraulika
Vodicí kolečka pro vyzvednutí (pneumatické) Standardní – se sklopnou zadní stranou

Maximální počet nožů
25

Teoretická délka řezu
46 mm

(1 3/4“)

Systém odblokování
Automatická podlaha Drop Floor

Kontrola nožů
Elektronika z kabiny traktoru

Ochrana nožů
Hydraulika a mechanika

Automatický pokles nože
Standardní

Počet válečků 18
Šířka 1.23 m (4′)
Průměr 1.25 m (4’1“)
Mazání Progresivní (standardní)
Ložiska 55 mm**

**Nosiče jsou na hlavních ložiskových bodech s dvojitým ozubením 55 mm.

Typ Net
Úprava vrstvy V kabině
Čistá nebo NRF kapacita role 4
Vázací systém Pivot Stretch Netter (4 bar)
Kontrola Ruční nebo automatický

Systém Vertikální balicí kroužek
Skladování filmů 10 rolí a 2 na obalu
Vrstvy filmu Systém 2+2+2
Dávkovače 2 x 750 mm
Film Stretch 70 % standardní ( 55 % nepovinné)
Před a po válení Standardní
Nastavení špičky balíku Elektronika z kabiny traktoru

Ochrana při vyzvednutí Kluzná spojka
Ochrana hlavního pohonu Vačková spojka
Převodovka Rozdělená jednotka
Mazání řetězu Automatické (standardní)

Úprava hustoty V kabině
Operace Plně automatický elektronický
Řídicí systém ISOBUS (volitelně ISO-PLAY)
Vestavěné fotoaparáty 1x vestavěný fotoaparát

Náprava 8 hřebců
Velikosti pneumatik 560/60R 22,5 ( standardní)
Elektronika 12 V DC, cca 20 A.
Silniční světla Standardní

Minimální hydraulický průtok 45 l/min při 180 barech
Hydraulický systém Snímání otevření, zavření nebo zatížení
Minimální požadavky na výkon 85 kW (115 k)

Funkcie

Profi-Flo Pick-Up

Společnost McHale vytvořila svůj nejvýkonnější snímač pro řadu Fusion 4. Nový sběrač Profi-Flo byl navržen tak, aby zvýšil příjem plodin díky efektivnějšímu proudění plodin, a byl zkonstruován tak, aby koncoví uživatelé měli k dispozici vysoce výkonný sběrač, který je navržen tak, aby vyhovoval různým pracovním podmínkám.

  • Nový zúžený přívodní kanál podporuje tok plodin ze sběrače a jejich následný pohyb směrem k rotoru a do komory pro balíky, čímž se maximalizuje průchodnost.
  • Společnost McHale také posunula boční podávací šneky dopředu a jejich konce jsou nakloněny směrem k rotoru, což zlepšuje průtok plodin.
  • Kombinace těchto změn výrazně snižuje možnost ucpání a následně zvyšuje výkonnost provozovatele.
  • Pro snížení údržby jsou všechny sběrače Profi-Flo vybaveny těžším hnacím ústrojím, které snižuje zatížení řetězu a prodlužuje jeho životnost

Pick-Up

Během posledních deseti let společnost McHale navrhla a vyvinula různé typy podběráků. Po rozsáhlém testování se společnost McHale rozhodla, že zákazníkům nabídne výběr ze 2 možností vyzvednutí v závislosti na jejich pracovních podmínkách:

Možnosti vyzvednutí

Standardně dodávaný 2,1m pozinkovaný sběrač s vysokým záběrem ovládaný vačkou zajišťuje vynikající úklid půdy ve všech typech plodin. Vačkový sběrač se pohybuje na vačkové dráze, která je opatřena dvojitými závodními vačkovými ložisky, aby odolala i těm nejtěžším podmínkám.

Všechny vačkové sběrače řady McHale Fusion 4 jsou vybaveny 5 hroty pro vynikající čištění půdy a nové boční pásy zajišťují plynulý přísun obilí do lisovací komory.

Boční kontrolní otvor umožňuje obsluze rychlou kontrolu a případnou výměnu vačkových ložisek.

U všech strojů řady Fusion 4 je na přání k dispozici bezvačkový sběrač o délce 2,1 m. Bezvačkový sběrač má šest prstů, které zajišťují vynikající čištění půdy a rychlý přísun obilí do lisovací komory. Bezvačkový sběrač byl navržen tak, aby zvýšil výkon a snížil nároky na údržbu.

Vertikální balicí kroužek

Vertikální balicí kruh je vybaven dvěma 750mm dávkovači, které potřebují přibližně 18 sekund k nanesení 4 vrstev fólie a přibližně 24 sekund k nanesení 6 vrstev fólie. To znamená, že balicí plošina vždy čeká na další balík.

Zásobníky jsou vybaveny senzory přerušení fólie, které prostřednictvím ovládacího panelu v kabině traktoru upozorní obsluhu, pokud dojde fólie v jednom nebo obou zásobnících. Pokud dojde fólie v jednom z dávkovačů, stroj bude pokračovat v práci tím, že automaticky zpomalí otáčení balíku a zvýší počet otáček balicího prstence, aby zajistil správné zabalení balíku. Tyto snímače jsou vybaveny vyměnitelnými bateriemi, které lze snadno vyměnit.

Sběrač PROFI-FLO pro velké zatížení

Všechny pick-upy McHale Profi-Flo jsou vybaveny řadou standardních prvků, mezi které patří:

Všechny vačkové sběrače McHale jsou vybaveny silnými tvarovanými podpěrami prstů, které zajišťují dlouhou životnost, zatímco všechny bezvačkové sběrače jsou vybaveny plně svařenými tyčemi prstů. Všechny bezvačkové sběrače Profi-Flo jsou vybaveny dvěma dalšími sloupci prstů.

U sběrače Profi-Flo jsou pásy prstů a podávací šneky umístěny blízko rotoru, aby se zlepšil tok plodin z vnější strany širokého sběrače. Zúžením šneků s koncovkami pod úhlem 45° a odstraněním ocelových hydraulických trubek nad sběračem se výrazně snížila možnost ucpávání v důsledku hrudek, což zajišťuje konzistentní a rovnoměrný tok plodiny pro výrobu balíků s vysokou hustotou.

Adaptivní sání

V průběhu lisovací sezóny musí stroje pracovat s různými objemy plodin. Patentovaný adaptivní sací otvor společnosti McHale umožňuje automatické přizpůsobení sacího prostoru pro lehké a těžké plodiny, což usnadňuje plynulý tok plodin do komory.

Adaptivní sací deska je při nízkém množství plodin umístěna výše a při vyšším množství plodin se může nastavit do nižší polohy. Tím se zamezí špičkovému zatížení a dosáhne se vyšší denní propustnosti bez ohledu na pracovní podmínky.

Dělená převodovka

Všechny stroje řady McHale Fusion jsou standardně vybaveny dělenou převodovkou s 540 otáčkami za minutu. Konstrukce převodovky zajišťuje rovnoměrné rozložení výkonu na obě strany stroje.

Převodovka s 1000 otáčkami za minutu přináší následující výhody:

  • Převodovka s 1000 otáčkami za minutu vede ke zvýšení otáček vývodového hřídele při podstatně nižším točivém momentu. Tím se snižuje prudké zatížení hnacího vedení, což umožňuje nastavení spojky s o 10 % vyšší kapacitou.
  • Možnost volby nižších otáček vývodového hřídele (pokud je k dispozici) na traktoru pro snadnější opětovné spuštění v případě, že nedojde k zablokování.
  • Vynikající úspory paliva se dosahuje díky nižším otáčkám motoru traktoru tím, že stroj pracuje při jmenovitých otáčkách vývodového hřídele 900 ot/min při použití skříně s 1000 ot/min.

Válce v komoře na balíky jsou poháněny z levé strany stroje a sběrací a řezací jednotka jsou poháněny z pravé strany stroje. Tento systém zajišťuje přímé a krátké přenosové cesty, což vede k optimálnímu rozdělení výkonu, který poskytuje vyšší točivý moment a napomáhá snižování zablokování.

Za účelem optimalizace výkonu stroje je u všech strojů řady integrovaných balicích strojů McHale k dispozici volitelná převodovka s 1000 otáčkami za minutu.

Doporučujeme vám, abyste se poradili s místním prodejcem nebo distributorem, která převodovka je nejvhodnější pro vaše požadavky na základě vašich pracovních podmínek.

Silný podávací rotor

Hvězdicovitý podávací rotor zajišťuje velkokapacitní tok plodin do lisovací komory. Lety na rotoru jsou uspořádány do spirály, aby se dosáhlo rovnoměrného toku plodin. Jakmile plodina vstoupí do rotoru, rotující letky ji přivádějí do lisovací komory.

Lety na rotoru jsou uspořádány do spirály, aby se dosáhlo rovnoměrného toku plodin. Jakmile obilí vstoupí do rotoru, otáčející se letky ho přivádějí do komory na balíky. Ty zajišťují vysoký výkon, zatímco hvězdicové uspořádání snižuje zátěžové špičky, protože stroje pracují v těžkých pokosech.

  • Podávací rotor nebo sekací jednotka se může pochlubit odolným rotorem a hřebenem.
  • Lety jsou z obou stran svařeny pro vyšší pevnost a na straně pohonu je rotor vybaven dvouřadým ložiskem s dlouhou životností.

Tvorba rotoru Spirála
Tloušťka letu Vnitřní: 6 mm

Vnější: 12 mm
Počet nožů 25
Volitelné nože Volitelně

Jednotka Chopper

Aby byla zajištěna konzistentní a rovnoměrná kvalita sekání, byla pro řadu integrovaných balicích strojů McHale vyvinuta robustní a výkonná sekací jednotka s 25 noži.

  • Řada McHale Fusion 4 je standardně vybavena sekací jednotkou s 25 noži.
  • Jedna sada 25 nožů poskytuje délku sekání přibližně 46 mm.
  • Délku sekání lze upravit vyjmutím nožů.

Systém volitelných nožů

Všechny stroje McHale Fusion mohou být vybaveny volitelným nožovým systémem. V závislosti na specifikaci banky nožů lze zvolit různé konfigurace nožů.

25 možností banky nožů
0, 12, 13, 25 Nože

Výhody volitelných nožů

Díky volitelným nožům může obsluha měnit délku sekání zapojením nebo vyřazením obou nožových ramen. Pokud je vyžadováno jemné sekání, může obsluha zvolit zapojení obou nožů. V případě potřeby delšího řezu může obsluha z pohodlí a bezpečí kabiny traktoru odpojit jednu řadu nožů.

Při samostatném použití obou nožových bank může obsluha v případě, že se první banka nožů otupí, spustit první banku nožů a zvednout druhou banku. Tím se zkrátí prostoje a obsluha může pokračovat v práci. Díky trvale ostrým nožům se snižuje spotřeba paliva a stroj vždy poskytuje optimální sekání.

Novou sadu ostrých nožů lze nasadit, aniž by obsluha musela nože fyzicky vyměňovat, což zajišťuje dobře nasekanou úrodu a trvalý vysoký výkon. V případě potřeby různých délek sekání může obsluha provést nastavení zapnutím nebo vypnutím nožového svazku, aniž by musela opustit kabinu traktoru.

Odblokování podlahy

Protože podmínky lisování nejsou vždy ideální, může docházet k nerovnoměrnému pokosu, který může vést k ucpání. Všechny stroje řady McHale Fusion 4 jsou vybaveny systémem odblokování padající podlahy McHale, který si obsluha oblíbila pro jeho jednoduché použití a efektivní cyklus odblokování.

Řada McHale Fusion 4 je vybavena systémem pro odblokování podlah, což znamená, že ucpanou podlahu lze odblokovat ve třech jednoduchých krocích:

Pokud dojde k zablokování, zvuk prokluzové spojky upozorní obsluhu, která může hydraulicky spustit podlahu z kabiny traktoru.

Tím se rozšíří přívodní kanál a po opětovném zapnutí vývodového hřídele lze zablokovanou překážku protlačit.

Poté lze podlahu vrátit do původní polohy a pokračovat v lisování.

Funkce podlahy Drop

Systém pro odblokování padající podlahy má řadu nových funkcí, které pomáhají obsluze a výkonu stroje zvládnout nerovnoměrné pokosy, které mohou vést k ucpání.

Po připojení k traktoru ISOBUS se podlaha automaticky spustí, když software zjistí zablokování. Jakmile obsluha znovu spustí vývodový hřídel a zablokování se uvolní, podlaha se automaticky zvedne do původní polohy.

Automatické resetování padací podlahy je u strojů McHale Fusion 4 Pro a Fusion 4 Plus součástí standardní výbavy. Pokud dojde k zablokování, může obsluha stisknout jedno tlačítko na ovládacím terminálu, které spustí podlahu. Po opětovném zapnutí vývodového hřídele a protažení blokády se automaticky zvedne podlaha a nože se vrátí do původní polohy.

Tuto funkci lze u strojů Fusion 4 Pro nebo Fusion 4 Plus aktivovat z ovládacího terminálu v kabině. Obsluha tak může sekat trávu, dokud není balík téměř kompletní, a v tu chvíli stroj automaticky vysadí nože. V závislosti na způsobu krmení se tak zlepší rozložení krmiva a balík zůstane po odstranění sítě nebo fólie úhlednější.

U strojů Fusion 4 Pro a Fusion 4 Plus je spádová podlaha vybavena senzorem, který zajišťuje konzistentní kvalitu sekání tím, že obsluze prostřednictvím ovládacího terminálu signalizuje, pokud je spádová podlaha jen mírně otevřená.

18 Válcová lisovací komora

Balicí komora řady McHale Fusion 4 se skládá z 18 válců. Má průměr 1,23 m x 1,25 m (4′ ½“ x 4′ 1¼“) a je vytvořen z těžkých válců.

18 válců je vyrobeno z vysoce kvalitní trubkové oceli, která zajišťuje maximální trakci, lepší otáčení balíků, vyšší výkon stroje a vytváří dobře tvarované, rovnoměrné balíky. Řada Fusion 4 se proto vyznačuje vynikající výkonností při zpracování suchých plodin, jako je seno a sláma.

Vysoce kvalitní řetězy pro vysoké zatížení zajišťují spolehlivý provoz po celém obvodu stroje. Hlavní hnací řetěz vycházející z převodovky je vysoce pevný nekonečný řetěz 100H pro maximální pevnost. Všechny ostatní řetězy na hnací straně lisovací komory jsou palcové a čtvrtinové (20B). Řetěz rotoru je palcový duplexní (16 B2) a všechny sběrací řetězy jsou třičtvrtěpalcové (ASA 60H). Všechny stroje řady Fusion 4 jsou vybaveny novými napínáky řetězu, které umožňují napnutí pružiny jednoduchým utažením šroubu na konci, čímž se nahrazuje nutnost ručního uvolnění a opětovného nasazení pružiny.

Jednoduché ozubené válečky na straně pohonu komory jsou vybaveny 50mm hřídeli a ložisky. Nejvíce zatížené válečky jsou osazeny dvouřadými ložisky. Všechny válce vybavené dvojitými ozubenými koly jsou vybaveny 55mm hřídeli a dvouřadými 55mm ložisky. Nepoháněná strana lisovací komory je rovněž vybavena silnými ložisky o průměru 50 mm.

Tlak na hustotu balíků se zvýšil u všech strojů řady Fusion 4. U stroje McHale Fusion 4 lze tlak v předkomoře snadno nastavit otočením regulačního ventilu hustoty na boku stroje.

U strojů McHale Fusion 4 Pro a Fusion 4 Plus lze hustotu balíků nastavit z kabiny traktoru pomocí virtuálního ukazatele hustoty zobrazeného na ovládacím terminálu.

Válce lisovací komory jsou na hnací i nehnací straně osazeny 50mm ložisky. Válce s dvojitými ozubenými koly jsou vybaveny 55mm hřídeli a dvouřadými ložisky. Všechny konce válců jsou vybaveny vysoce výkonnými samočisticími těsněními s jedinečným systémem těsnění s obráceným závitem. To zabraňuje vniknutí plodin do ložisek; jak se válec pohybuje jedním směrem, závit na těsnění se pohybuje opačným směrem, čímž je zajištěno, že plodiny, které se snaží dostat do ložiska, jsou automaticky vytaženy. Těsnění zabraňují znečištění maziva v okolí ložisek plodinami, což zvyšuje spolehlivost.

Mazání a olejování

Řada strojů McHale Fusion 4 je vybavena samostatnými čerpadly na mazivo a olej. Mazací čerpadlo je připojeno k pohybu hrotu balíku směrem dolů, zatímco olejové čerpadlo je připojeno k pohybu hrotu balíku směrem nahoru. Tím je zajištěno, že mazivo a olej jsou při provozu stroje nanášeny rovnoměrně a nepřetržitě.

Řada integrovaných balicích strojů McHale Fusion 4 je vybavena novým automatickým systémem mazání se dvěma čerpadly, které má samostatné čerpadlo pro mazivo a olej. Díky tomu může obsluha nezávisle nastavovat rychlost mazání, aniž by to mělo vliv na rychlost mazání.

Tento tlakový systém dodává po každém cyklu lisování balíků do okolí stroje odměřené množství maziva. Automatické mazání šetří čas, protože snižuje množství ručního mazání, které musí provádět obsluha. Zajišťuje také promazání všech ložisek pod vysokým tlakem. Tento systém zajišťuje rovnoměrné rozložení spotřeby mazacích kazet v intervalu 300 balíků na 39 jednotlivých mazacích míst. Po 300 balících se ozve alarm mazání, který obsluhu informuje o nutnosti doplnit zásobník s mazivem.

Následující součásti jsou namazány:

  • Balicí komora – strana pohonu
  • Komora na balíky – strana bez pohonu
  • Ložiska rotoru – strana pohonu
  • Ložiska rotoru – strana bez pohonu
  • Pick-Up – hnací kola

Řada integrovaných lisů McHale Fusion 4 je vybavena tlakovým olejovým systémem. V závislosti na pracovních podmínkách z ovládacího terminálu v kabině, může obsluha nastavit průtok mazacího oleje do následujících řetězů, které jsou systémem obsluhovány:

  • Řetězy na straně pohonu komory
  • Řetěz pohonu rotoru
  • Pick-Up – hnací řetězy
  • Pick-Up – Cam Track

Vysoce výkonná vazba

Pro zajištění optimálního výkonu byly navrženy a vyvinuty dva vysoce výkonné systémy vázání. Modely Fusion 4 a Fusion 4 Pro jsou vybaveny systémem pivot stretch net a model Fusion 4 Plus je vybaven hydraulickým systémem vázání s nekonečnou roztažností.

Jednoduché, ale účinné vázací systémy mohou v závislosti na modelu aplikovat na hlaveň balíku buď síť, nebo fólii. Tyto systémy zajišťují efektivní využití sítě nebo fólie a rovnoměrné nanesení pevné vrstvy sítě nebo fólie na balík. Napětí sítě nebo fólie lze nastavit podle požadavků obsluhy. Pro dosažení požadovaného roztažení byla použita větší síťová/filmová brzda, která umožňuje snadno dosáhnout o 25 % většího roztažení. To je účinné zejména při práci v chladném počasí s fólií, která vyžaduje vyšší procento roztažnosti.

Novinkou u stroje McHale Fusion 4 Plus je možnost ručního ovládání cívek NRF při práci v ručním režimu. Tato funkce pomáhá obsluze při ručním vázání balíku a zvyšuje spolehlivost podávání sítě/fólie.

Počet vrstev použitého vázacího materiálu lze snadno upravovat podle toho, jak stroj prochází různými podmínkami pěstování. U modelu Fusion 4 stačí posunout rukojeť pro nastavení sítě směrem dolů, aby bylo použito více sítě. Posunutím rukojeti nahoru se použije méně sítě.

U strojů Fusion 4 Pro a Fusion 4 Plus lze nastavení sítě ovládat z ovládacího terminálu v kabině traktoru. Stisknutím tlačítka může obsluha snadno nastavit počet vrstev sítě a její roztažení z hlavní obrazovky nebo ze vstupního menu.

Po svázání balíku v komoře se síť/fólie rozřízne a poté se balík přenese do baličky. Občas se může stát, že obsluha bude chtít balík znovu zasíťovat nebo svázat, což vede k tomu, že obsluha musí fyzicky znovu nastavit nůž na stroji. Hydraulický reset sítě/nože na fólii je k dispozici jako volitelné příslušenství u všech strojů Fusion 4 Plus. To umožňuje obsluze resetovat nůž pomocí ovládacího terminálu v kabině traktoru.

Jako volitelné příslušenství lze ke všem strojům řady McHale Fusion namontovat zařízení pro vkládání sítě nebo fólie. Toto zařízení pomáhá obsluze při nakládání sítě nebo filmu na plošinu. Obsluha jednoduše sklopí kolébku směrem dolů a položí válec na kolébku. Pomocí plynových vzpěr ji lze otočit nahoru v souladu s plošinou. Hladké válečky zajišťují snadné přesunutí sítě nebo fólie z kolébky na plošinu, aniž by došlo k jejich poškození.

Tyto vázací jednotky jsou mimořádně spolehlivé a funkční:

Nekonečné nastavení napětí pro zajištění optimálního využití materiálu a tvaru balíku.

Kapacita pro role síťové fólie o šířce až 1300 mm a délce 4500 m.

180 stupňové obtékání gumového podávacího válce, které eliminuje jakékoli sklouznutí sítě nebo fólie při podávání.

Patentovaný vysokorychlostní přenos balíků

Modelová řada McHale Fusion 4 je vybavena servopohonem se snímačem zatížení, díky němuž je proces lisování a balení plně automatický.

Výhody patentovaných systémů McHale:

Protože spodní polovina lisovací komory slouží jako přenosový mechanismus, odpadá nutnost použití pohyblivého stolu nebo zvedacího ramene mezi lisem a baličkou. Výsledkem je menší manipulace, vyšší úroveň spolehlivosti, kratší doba přesunu a kompaktní konstrukce s celkovou délkou stroje pouhých 5,8 m, která zajišťuje lepší manévrovatelnost.

Balík je přenášen přímo na balicí stroj pěti hnacími válci ve spodní části balicí komory. Díky tomuto patentovanému systému přenosu balíků McHale je McHale Fusion velmi spolehlivý ve všech terénech, zejména ve zvlněném a kopcovitém terénu.

Při práci s jinými kombinovanými baličkami na svazích může docházet k problémům s příčným posunem balíků při jejich přesunu z lisu do baličky. U lisů McHale Fusions jsou tyto problémy odstraněny, protože balík je během přepravy podepřen bočními stěnami komory. Díky tomu je přenos spolehlivý i v náročnějších terénních podmínkách.

Přesun balíku s vysokou hustotou probíhá přes nápravu lisu, což snižuje zatížení traktoru a stroje. Díky jednoduchosti unikátního přenosu balíků McHale se snižuje počet pohyblivých částí a elektronických monitorovacích systémů, což vede ke spolehlivějšímu stroji.

K přenosu dochází při jednom průchodu, kdy se komora otevírá a zavírá, aby se balík uvolnil. To znamená, že stroj potřebuje k přemístění balíku podobnou dobu, jakou by potřeboval tradiční lis k vyhození balíku z komory.

Přesun balíků nezpomaluje výkon stroje. Komora na balíky se vodorovně rozdělí (jako škeble) a spodní část komory na balíky slouží jako přenosový mechanismus pro přenos svázaného balíku do svislého balicího kruhu.

Patentovaný vysokorychlostní přenos balíků

Po zabalení balíku na zadní straně stroj zabalený balík podrží a automaticky jej vyklopí, zatímco další balík v komoře je vázán sítí nebo fólií. V tomto okamžiku lze balík na ovíječce nastavit na automatické vyklápění, pokud si to přejete.

Po vytvoření balíku se automaticky aplikuje síť nebo fólie a komora se následně rozdělí jako škeble. Spodní část lisovací komory pak přenáší balík do vysokorychlostního vertikálního balicího kruhu.

Po uzavření komory může obsluha pokračovat v práci a plně automatický stroj zahájí proces balení. V obtížných půdních podmínkách lze balíky vyklopit podle potřeby obsluhy stisknutím tlačítka pro vyklopení.

Balicí systém

Za běžných pracovních podmínek je stále efektivní balicí proces vždy dokončen dříve než lis, což znamená, že balicí plošina je vždy připravena a čeká na další balík.

Externí ovládací klávesnice
Modely McHale Fusion 4 Pro a 4 Plus jsou standardně vybaveny externí ovládací klávesnicí. Tato klávesnice umožňuje obsluze ovládat následující funkce:

  • Indexování obalu
  • Wrapper Start / Pauza
  • Zadní balicí válec nahoru / dolů
  • Zadní pracovní světlo
  • Osvětlení vnitřních panelů

Na ovládacím terminálu jsou k dispozici také 2 náhradní tlačítka, která lze přizpůsobit.

Vertikální balicí kruh řady Fusion je vybaven dvěma 750mm zásobníky. Při použití obou dávkovačů trvá všem strojům řady Fusion 4 nanesení 4 vrstev fólie přibližně 18 sekund a nanesení 6 vrstev fólie přibližně 24 sekund. To znamená, že balicí plošina vždy čeká na další balík.

Film lze vkládat z levé strany stroje. Po vložení fólie do prvního zásobníku může obsluha stisknout indexové tlačítko a zásobníky se poté otočí a automaticky se zastaví v pozici pro vložení druhého zásobníku. Obsluha tak může snadno vložit druhou roli filmu.

Společnost McHale přidala na všechny stroje Fusion 4 Pro a Fusion 4 Plus vnitřní osvětlení panelu, které usnadňuje proces vkládání fólie během nočních operací.

Zásobníky jsou vybaveny senzory přerušení fólie, které prostřednictvím ovládacího panelu v kabině traktoru upozorní obsluhu, pokud dojde fólie v jednom nebo obou zásobnících. Pokud dojde fólie v jednom z dávkovačů, stroj bude pokračovat v práci tím, že automaticky zpomalí otáčení balíku a zvýší počet otáček balicího prstence, aby zajistil správné zabalení balíku. Tyto snímače jsou nyní vybaveny vyměnitelnými bateriemi, které lze snadno vyměnit.

Při poslední otáčce balicího cyklu se řezací a přidržovací lišty vysunou tak, aby byly ve správné poloze pro shromáždění balicí fólie. Střihací a přidržovací zařízení se stáhne a shromáždí balicí fólii do jednoho bodu, kde se stříhá a přidržuje. Zavedení nových kartáčů na sběrací jednotce zvyšuje výkonnost modelu Fusion 4, protože snižuje tření a eliminuje trhání plastu, zejména v horkých nebo mokrých podmínkách. Řezací a přidržovací zařízení jsou nyní vybavena také hydraulickým kohoutem pro zablokování řezacího a přidržovacího zařízení v otevřené poloze pro snadnou a bezpečnou údržbu.

Integrace ISOBUS

Všechny stroje McHale Fusion 4 Pro a Fusion 4 Plus jsou standardně kompatibilní s ISOBUS. Stroje McHale ISOBUS lze připojit k libovolnému připojení traktoru ISOBUS a ovládat je prostřednictvím vlastního terminálu v kabině traktoru.

Stroj je připojen prostřednictvím konektoru ISOBUS traktoru, takže není nutné vést velké kabely zadním oknem kabiny traktoru. U traktoru ISOBUS může obsluha alternativně použít samostatný terminál ISOBUS.

Kliknutím sem zobrazíte naše videa nápovědy ISOBUS & ISO-PLAY pro připojení vašeho McHale Fusion 4 Pro nebo Fusion 4 Plus k vašemu traktoru.

Řídicí terminály ISOBUS v kombinaci s ventilem pro snímání zatížení u strojů McHale Fusion 4 Pro a McHale Fusion 4 Plus umožňují plně automatické lisování a balení.

Ovládací terminály ISOBUS umožňují nastavit hustotu balíků z pohodlí kabiny traktoru. Na ovládacím terminálu může obsluha nastavit počet vrstev sítě nebo fólie, které se aplikují na balík. U stroje McHale Fusion 4 Plus může obsluha také nastavit protažení fólie v lisovací komoře z ovládacího terminálu v kabině traktoru.

Tato funkce umožňuje obsluze řezat píci, dokud není balík téměř kompletní, a v tomto okamžiku stroj automaticky spustí nože. V závislosti na způsobu krmení se tak může zlepšit distribuce krmiva a strojový příjem.

Ovládací konzola McHale ISO-PLAY

Pokud si zákazník přeje ovládat stroj řízený sběrnicí ISOBUS s traktorem, který není kompatibilní s ISOBUS, může tak učinit prostřednictvím volitelného terminálu McHale ISO-PLAY.

Zákazníci si mohou zakoupit řídicí terminál McHale ISO-PLAY 7 nebo ISO-PLAY 12, který lze použít k ovládání funkcí jiných strojů ISOBUS. Pokud zákazník již vlastní řídicí terminál ISOBUS z jiného stroje, může jej použít k ovládání funkcí zařízení McHale Fusion 4 Pro nebo Fusion 4 Plus. Prostřednictvím terminálu ISOBUS traktoru nebo terminálů ISO-PLAY společnosti McHale má obsluha k dispozici jasné ukazatele výkonnosti stroje a prostřednictvím grafického displeje umožňuje vyšší úroveň monitorování.

Při ovládání stroje v manuálním režimu se zobrazí 3D obraz stroje, který obsluze umožňuje vybrat příslušné funkce k ovládání. V každé funkci je informační tlačítko, které po stisknutí zobrazí například aktuální stav funkce:

  • Netter – Síťový nůž se spustil nebo resetoval
  • Komora – otevřená/zavřená
  • Jednotka chopper – nože nahoru/dolů
  • Informace Informace – zapnuto/vypnuto
  • Balicí kroužek – pozice dávkovače
  • Bale Tip – nahoru/dolů
  • Podlaha Drop – nahoru/dolů

Všechny ovládací konzoly jsou u modelů McHale Fusion 4 Pro a Fusion 4 Plus standardně vybaveny funkcí kamery. V ručním režimu může obsluha přepnout do režimu kamery a sledovat ovíječku a zadní část stroje. V automatickém režimu všech konzolí ISO-PLAY se obraz z kamery zobrazuje na obrazovce v inteligentních časech během lisovacího cyklu, nikoliv v systému založeném na čase, jak je tomu u stávajících strojů.

Chytré přepínací kamery si může obsluha plně přizpůsobit tak, aby vyhovovaly jejímu preferovanému pohledu při převážení nebo vyklápění balíku.
Pokud je na zařízení McHale Fusion 4 Pro vyžadována další kamera, lze použít vstup druhé kamery na ovládací konzole. Tento druhý vstup slouží k zobrazení procesu vázání fólie na strojích McHale Fusion 4 Plus.

Na obrazovce připojeného terminálu ISOBUS se zobrazí virtuální měřič hustoty. Obsluha tak může sledovat hustotu vyráběného balíku na obrazovce, nikoli na těle stroje.

Během procesu lisování ukazuje řidiči ukazatel naplnění balíku, jak se balík v komoře formuje. Po dosažení požadované hustoty na grafu se řidiči zobrazí varování „Stop“, které ho upozorní, že by měl přestat podávat obilí do komory.

Možnosti

Stroje McHale pracují v různých podmínkách po celém světě. Pro optimalizaci výkonu nabízíme v řadě McHale Fusion 4 řadu možností. Doporučujeme vám, abyste se o nejlepších funkcích nebo možnostech, které splňují vaše požadavky, poradili s místním prodejcem/distributorem.

Bezvačkový sběrač s technologií Profi-Flo Volitelně
Váleček na obilí Volitelně
Volitelné nože – 0,12,13,25 Volitelně
Převodovka 1000 ot/min Volitelně
Síťové/ NRF nakládací zařízení Volitelně
Boční tip Volitelně
Systém pro vážení a měření vlhkosti balíků Pouze vlhkost
ISO-PLAY 7 nebo ISO-PLAY 12
 Není k dispozici
Možnosti pneumatik 650 / 50 / 22.5

680 / 50 / 22.5

710 / 45 / 22.5

Bezvačkový sběrač Profi-Flo o záběru 2,1 m má hladký chod, zejména v krátkém obilí, a díky menšímu počtu rotujících částí vyžaduje méně údržby. Všechny bezvačkové sběrače řady McHale Fusion 4 jsou vybaveny šesti radličkami a dvojitým válcem, které zajišťují vynikající čištění půdy a rychlý přísun plodin k rotoru.

Jako volitelná výbava je k dispozici válec s malým průměrem a vysokou průchodností. Tento válec pomáhá vyrovnávat nerovnoměrné pokosy a má schopnost zvýšit výkonnost lisu. V případě potřeby je k dispozici také dvojitý ořezávací válec.

Systém volitelných nožů se skládá ze dvou nožových bank, které umožňují zvolit různé konfigurace nožů v závislosti na specifikaci nožové banky. Pokud je stroj vybaven 25 noži, pak je k dispozici banka 12 a banka 13 nožů. Pokud není sekání vyžadováno, může obsluha zvolit, že se nože nebudou zapínat. U všech strojů řady McHale Fusion 4 lze volbu nožů ovládat z kabiny traktoru.

Stroje McHale pracují v různých podmínkách po celém světě, takže pro optimalizaci výkonu stroje je u všech strojů řady integrovaných lisů McHale k dispozici volitelná převodovka s 1000 otáčkami za minutu.

Společnost McHale zavedla tuto velmi oblíbenou možnost, která umožňuje uživatelsky mnohem přívětivější nakládání sítě nebo NRF. Toto zařízení pomáhá obsluze při nakládání sítě nebo filmu na plošinu. Obsluha jednoduše sklopí kolébku směrem dolů a opatrně zvedne roli na kolébku. Poté je připraven k otočení nahoru v souladu s plošinou. Hladké válečky zajišťují, že síť nebo NRF lze snadno posunout z kolébky na plošinu, aniž by došlo k jejich poškození, a to před vložením do vázací jednotky nebo držáku náhradních rolí.

Na každý stroj řady Fusion 4 lze namontovat boční výklop, který umožňuje odkládání balíků na jejich konce při vyklápění. Boční hrot umožňuje stroji otočit balík o 90 stupňů a nechat jej na jeho konci, kde je obvykle více plastu, ve vzpřímené poloze. To je výhodné při práci se stébelnatými plodinami, kdy zákazník nechce, aby se balík poškodil nebo sroloval.

Pokud je stroj vybaven volitelným systémem pro vážení balíků a měření vlhkosti, zobrazí se tyto údaje na ovládacím terminálu. Systémy pro vážení a měření vlhkosti balíků zaznamenávají hmotnost a vlhkost jednotlivých balíků a jejich průměrná hmotnost a vlhkost pro danou zakázku se zobrazuje v sekci profilu zákazníka na ovládacím terminálu.

Pokud si zákazník přeje ovládat stroj řízený sběrnicí ISOBUS s traktorem, který není kompatibilní se sběrnicí ISOBUS, může tak učinit prostřednictvím terminálu McHale ISO-PLAY 7 vybaveného 7″ obrazovkou nebo větší 12″ obrazovkou terminálu McHale ISO-PLAY 12, který je rovněž k dispozici jako volitelné příslušenství. K tomu je zapotřebí přídavná kabeláž traktoru.

Společnost McHale nabízí řadu vylepšení pneumatik v závislosti na preferencích zákazníků a terénních podmínkách. Níže naleznete informace o možnostech pneumatik, které jsou k dispozici pro váš vybraný stroj:

Možnost 1 Možnost 2 Možnost 3
650/50/22.5 680/50/22.5 710/45/22.5

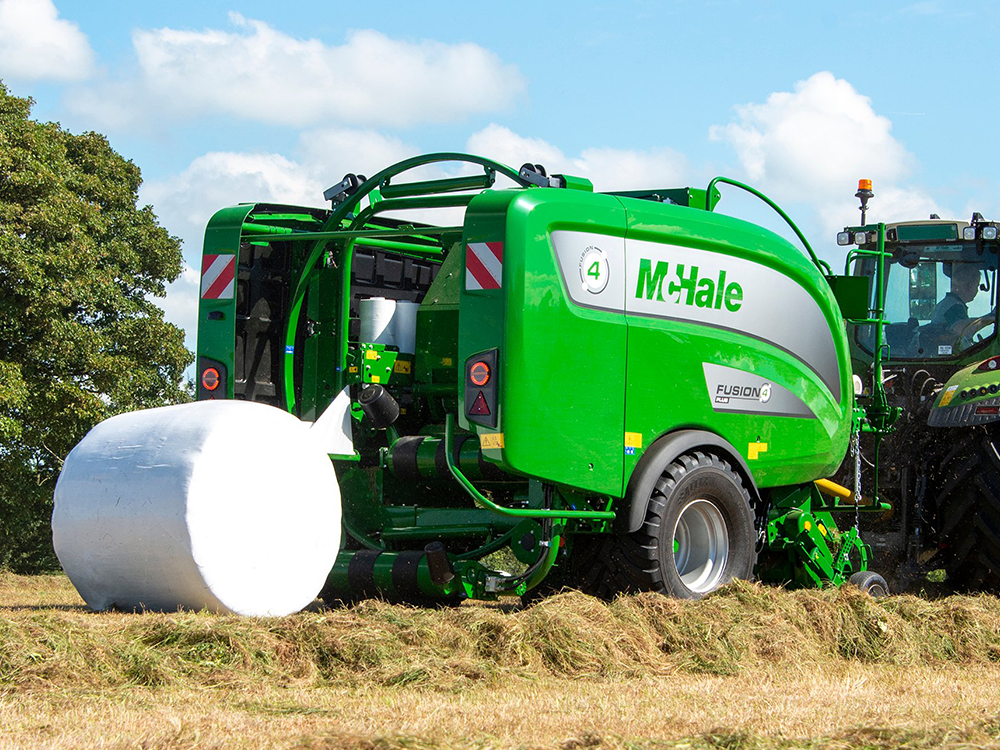

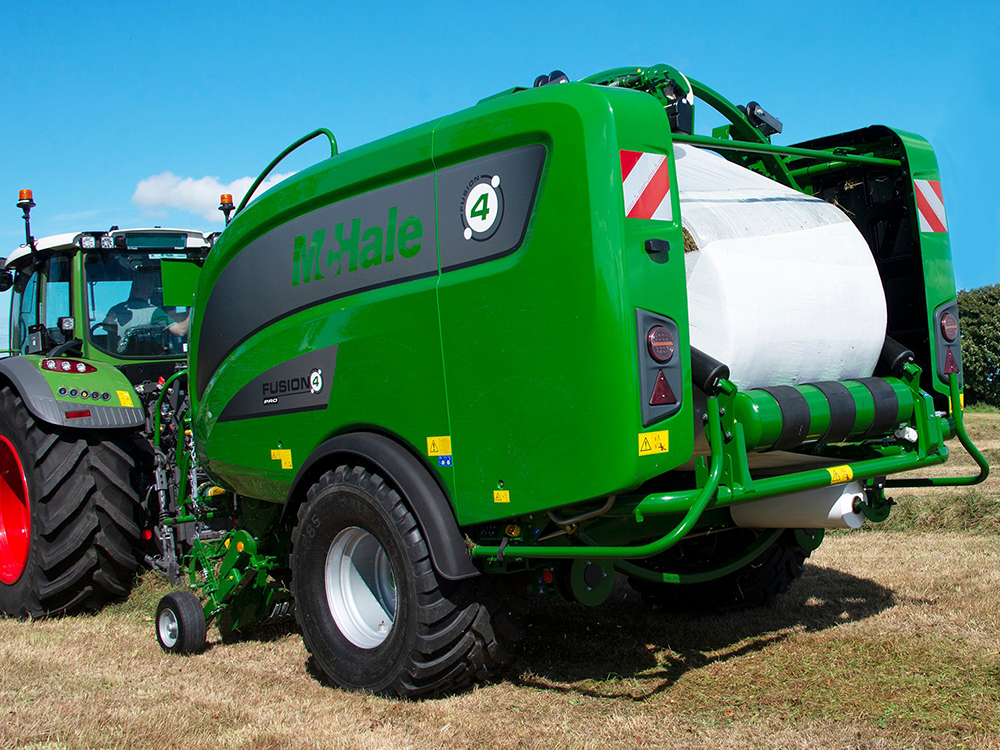

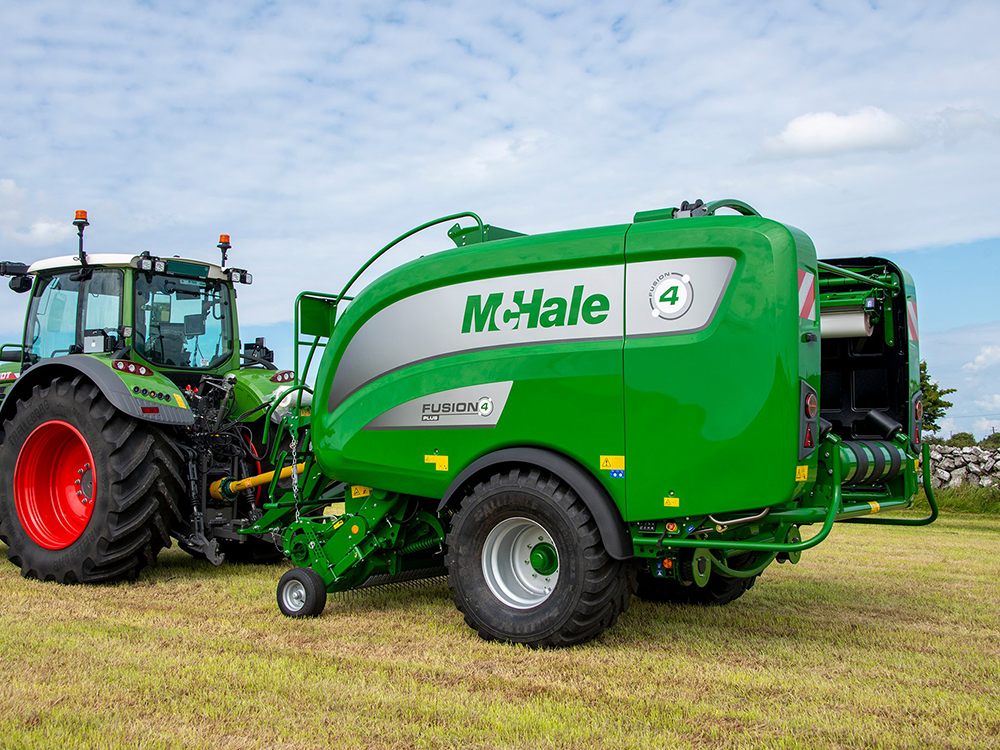

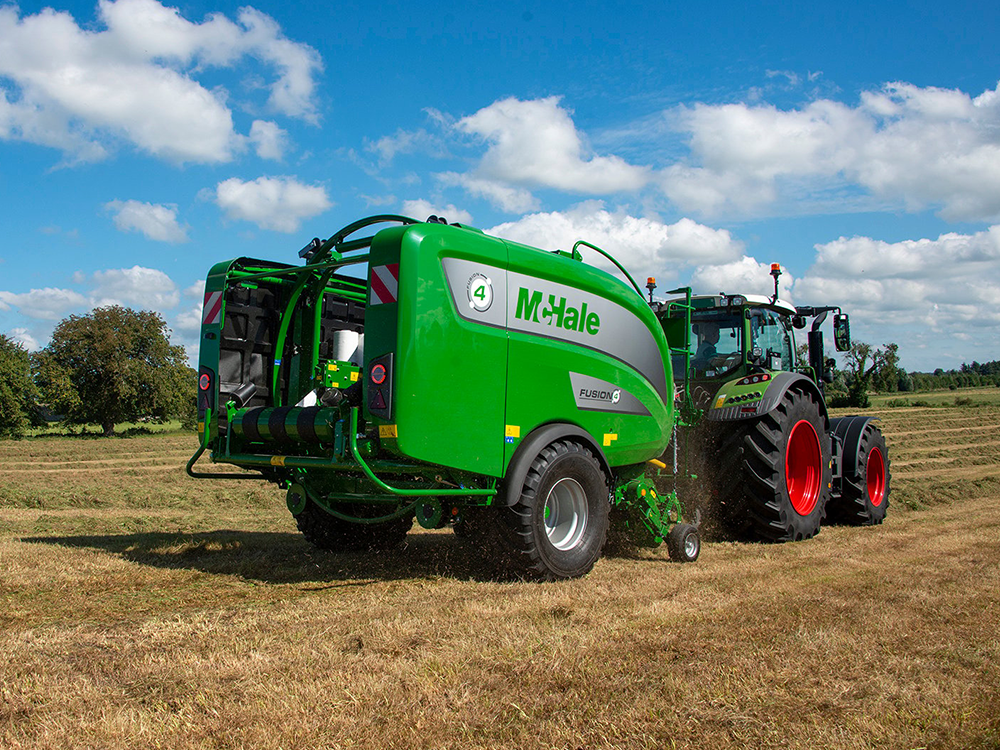

Fotogaléria
